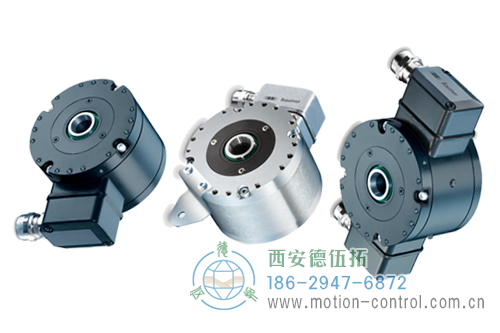

HOG86增量重载编码器

HOG86增量重载编码器
满足苛刻的应用要求，为增量式重载编码器设定标准
出色的可靠性和超长的使用寿命——源自霍伯纳柏林
久经考验的重载设计和两端式轴承设计
高精度抗干扰光感应技术，分辨率高达5000 ppr
精确的转速信号用于优化过程控制，提高控制性能

HOG86增量重载编码器的优势
HOG86系列增量重载编码器是非常完善的堡盟增量式重载编码器产品。该系列编码器融合了堡盟作为重载编码器全球市场领导者的丰富经验，始终能够为您提供高性价比的应用解决方案。
即便在恶劣的工况下，HOG86旋转编码器也能持续可靠地24小时全天候运行。这对于防止发生故障、避免高昂的停机成本、提高设备或系统的可用性具有重要意义。
1、即便在苛刻的环境条件下，也具有很高的可用性和超长的使用寿命
久经考验的重载设计和两端式轴承；超坚固型重载连接和感应技术
2、在任何环境下可靠运行
坚固耐用的铝制外壳；出色的耐腐蚀性（防腐等级为C4）；长期稳定的密封设计；工作温度范围：–40 ... +100 °C
3、有效防止轴承受损
两端式轴承设计：宽间隙式大尺寸轴承，高承载潜力，可承受高径向和轴向负载；采用绝缘轴承或陶瓷滚珠混合轴承，防止感应轴电流
4、提高应用中的控制性能，优化过程控制
搭载Opto-ASIC芯片，实现抗干扰精确检测，具有出色的电磁兼容性
5、可靠的远距离信号传输
强大的输出驱动器，适用于长达350 m（HTL-P）或550m（TTL）的电缆；可通过光纤传输信号，最远传输1500m
6、通过防爆认证
几乎每款产品都通过了ATEX 认证（Ex II 3G/3D），适用于2区
7、产品选型灵活方便
所有标准轴和法兰设计（空心轴、锥孔型、带欧式法兰B10的实心轴）；端子盒 / M23法兰接头 / 电缆出线口；输出信号为HTL-P / TTL
8、多样化的设计和可选功能
EMS功能监测系统；冗余输出；双轴承设计，用于安装额外的设备；双编码器；编码器+机械式超速开关（FSL）；集成数字式超速开关（DSL）；高性价比的E系列采用无涂层外壳
9、安装可靠，节省时间
“8+12”个安装螺栓，用于固定力矩支架；可180°旋转的端子盒；封装电子元件，即使在安装期间端子盒和外壳打开的情况下也不会受到环境影响
10、诊断方便，大幅提高系统开机率
通过EMS功能监测系统持续监控多项旋转编码器功能；在装配期间便可发现连接错误；缩短调试和故障查找时间

HOG86增量重载编码器的应用领域
增量式重载编码器可提供转速和角度信息，分辨率以每圈脉冲数（方波信号）或每圈正弦波数（正余弦信号）来表示。轴每转一圈，编码器就会将此信息传输至控制系统。为了提高分辨率，可通过控制系统或使用倍频器对正余弦信号进行倍频。
上游控制系统通过在规定时间周期内计算出的脉冲数来识别当前转速，同时通过脉冲数或正余弦波数来识别当前位置。由于编码器信息可能在系统关闭期间丢失，因此在系统重新上电时，需要重新设置参考零点，这样还可以消除在系统关闭期间可能因任何轴旋转造成的错误结果。
增量式重载编码器具有很高的机械承载潜力和出色的坚固性与耐用性，即便在苛刻的环境条件下也能确保可靠运行。
其应用领域包括：钢铁厂和轧钢厂、港口设备和起重机技术、电动葫芦和升降平台、物料搬运设备、大型传动装置和发电机、风力发电机。

HOG86增量重载编码器经久耐用的两端式轴承设计
凭借无与伦比的径向和轴向负载承受能力，堡盟两端式轴承设计几十年来在机电工程领域久经考验。
只要技术上可行，堡盟重载编码器都会采用两端式轴承设计，从而确保超长的使用寿命和极高的机械承载潜力。

HOG86增量重载编码器产品系列
1、99 mm设计 – 空心轴和锥孔型 HOG86
盲孔型，孔径ø12 mm或ø12 mm
锥孔型ø17 mm (1:10)
500 ... 5000 ppr
最高转速：12,000 rpm
旋转式端子盒、M23接头或电缆直接出线
EMS功能监测，大幅提高系统开机率

2、E系列 – 功能纯粹 HOG86E
盲孔型、锥孔型和实心轴
500 ... 2500 ppr
旋转式端子盒或M23法兰接头
无涂层外壳

3、冗余输出 HOG86M
盲孔型和锥孔型
2 x 500 ... 5000 ppr
两个端子盒对向安装
opto-ASIC和信号处理电子元件采用电气隔离，以实现冗余输出

HOG86增量重载编码器技术参数

技术数据 – 电气参数

电源电压	9…30 VDC 5 VDC ± 5%
电流消耗（无负载）	≤100 mA
每圈脉冲数	500 … 5000
相移	90 ° ±20°
占空比	HOG 86： 　45…55 % 　40…60 % (>3072个脉冲) HOG 86E： 　45…55 % HOG 86 M： 　45…55 % 　40…60 % (>3072个脉冲)
参考信号	零脉冲，宽度90°
工作原理	HOG 86 M： 　冗余输出
感应原理	光电
输出频率	HOG 86： 　≤120 kHz 　≤300 kHz (可根据需求提供) HOG 86 E： 　≤170 kHz 　≤300 kHz (可根据需求提供) HOG 86 M： 　≤120 kHz 　≤300 kHz (可根据需求提供)
输出信号	HOG 86： 　K1，K2，K0 + 反相信号 　故障输出 (EMS功能可选) HOG 86 E： 　K1，K2，K0 + 反相信号 HOG 86 M： 　K1，K2，K0 + 反相信号 　故障输出 (EMS功能可选)
输出方式	HTL-P（功率线驱动） TTL/RS422
轴绝缘电压	适用于最高2.8 kV高压
传输距离	≤350 m，频率100 kHz (HTL-P) ≤550 m，频率100 kHz (TTL)
抗干扰性	EN 61000-6-2
辐射干扰	EN 61000-6-3
认证	CE UL认证 / E217823

技术数据 – 机械参数

尺寸（法兰）	ø99 mm
轴类型	ø12…16 mm (盲孔型) ø17 mm (锥孔型 1:10)
允许轴负载	≤350 N 轴向 ≤450 N 径向
电机轴安装误差	0,2 mm，径向
防护等级（EN 60529）	IP 66
运行速度	≤10000 rpm (机械)
运行转矩	≤6 Ncm
转子惯量	160 gcm²
材质	HOG 86： 　外壳：铝，带涂层 　轴：不锈钢 HOG 86 E： 　外壳：铝 　轴：不锈钢 HOG 86 M： 　外壳：铝 　轴：不锈钢
工作温度	HOG 86： 　-40…+100 °C 　-40…+90 °C (固定电缆) 　-25…+100 °C (>3072个脉冲) HOG 86 E： 　-40…+100 °C HOG 86 M： 　-40…+100 °C 　-25…+100 °C (>3072个脉冲)
耐抗性	IEC 60068-2-6 抗振动20 g，10-2000 Hz IEC 60068-2-27 抗冲击250 g，6 ms
防腐蚀保护	IEC 60068-2-52 盐雾试验 室温条件下防腐等级达到ISO 12944-2 C4
防爆认证	II 3 G Ex ec IIC T4 Gc (气体) II 3 D Ex tc IIIC T135°C Dc (粉尘) (可选配ATEX防爆版)
连接	HOG 86： 　端子盒 　M23 法兰接头，12针 　1米直接出线 HOG 86 E： 　端子盒 　M23 法兰接头，12针 HOG 86 M： 　2×端子盒
近似重量	HOG 86： 　1,3 kg HOG 86 E： 　1,3 kg HOG 86 M： 　1,4 kg

HOG86增量重载编码器外形及安装尺寸

HOG 86
绝缘盲孔型 ø12...16 mm，锥孔型 ø17 mm
每圈500...5000个脉冲


HOG 86 E
绝缘盲孔型 ø12...16 mm，锥孔型 ø17 mm
每圈500...5000个脉冲

HOG 86 M
冗余感应，绝缘型盲孔 ø12...16 mm，锥孔 ø17 mm
每圈500...5000个脉冲
