编码器输出方式中的RS422是什么意思?

编辑:小伍    发布时间:2022-08-10 09:45:59

摘要:RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
编码器输出方式中的RS422是什么意思?

RS-422标准全称是“平衡电压数字接口电路的电气特性”,它定义了接口电路的特性。是一系列的规定采用4线,全双工,差分传输,多点通信的数据传输协议(就是可以支持多点接收,但是发射端只允许一个---一发多收协议,即一个主设备(Master),其余为从设备(Salve),从设备之间不能通信,所以RS-422支持点对多的双向通信)。实际上还有一根信号地线,共5根线。

编码器输出方式中的RS422是什么意思?

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力,故允许在相同传输线上连接多个接收节点,最多可接10个节点。即一个主设备(Master),其余为从设备(Salve),从设备之间不能通信,所以RS-422支持点对多的双向通信。接收器输入阻抗为4k,故发端最大负载能力是10×4k+100Ω(终接电阻)。RS-422四线接口由于采用单独的发送和接收通道,因此不必控制数据方向,各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。

RS422是信号接口长线驱动型(Line Drive)此电路电源电压为DC5V,为TTL电平输出,与国际标准RS422接口直接兼容。由于带有对称负信号的连接,电流对于电缆贡献的电磁场抵消为0,此状况衰减最小,抗干扰最佳,反应时间较短,又可传输较远的距离。

RS-422的最大传输距离为4000英尺(约1219米),最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

RS-422 的电气性能与RS-485 完全一样。主要的区别在于:

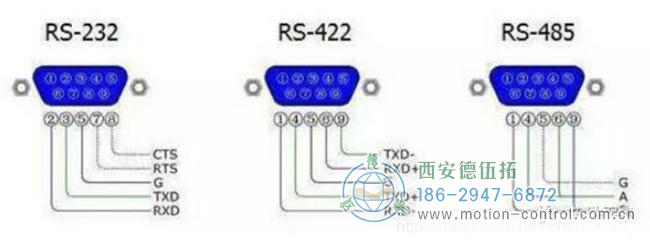

RS-422 有4 根信号线:两根发送(Y、Z)、两根接收(A、B)。由于RS-422 的收与发是分开的所以可以同时收和发(全双工)。

RS-485 有2 根信号线:发送和接收都是A 和B。由于RS-485 的收与发是共用两根线所以不能够同时收和发(半双工)。

能否将RS-422 的Y-A 短接作为RS-485 的A、将RS-422 的Z-B 短接作为RS-485 的B呢?回答:不一定。条件是RS-422 必须是能够支持多机通信的。波士电子的所有接口转换器的RS-422 口都能够支持全双工多机通信,所以可以这样简单转换为RS-485。

RS-422的最大传输距离为4000英尺(约1219米),最大传输速率为10Mb/s。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
