编码器的接线规范您了解过吗?

编辑:小伍    发布时间:2024-04-26 09:24:50

摘要:编码器接线规范是确保编码器正常工作的基础。在接线过程中,需要严格按照规定的步骤进行,确保每根线都正确连接,同时注意电源和信号的稳定性以及抗干扰性。只有这样,才能确保编码器的准确、可靠工作,为速度控制或位置控制系统的正常运行提供有力保障。
编码器的接线规范您了解过吗?

编码器接线规范是确保编码器正确、稳定工作的关键步骤。旋转编码器作为一种将物理信号转换为可用于通讯、传输和存储的信号的设备,广泛应用于速度控制或位置控制系统的检测元件中。因此,严格遵守接线规范至关重要。

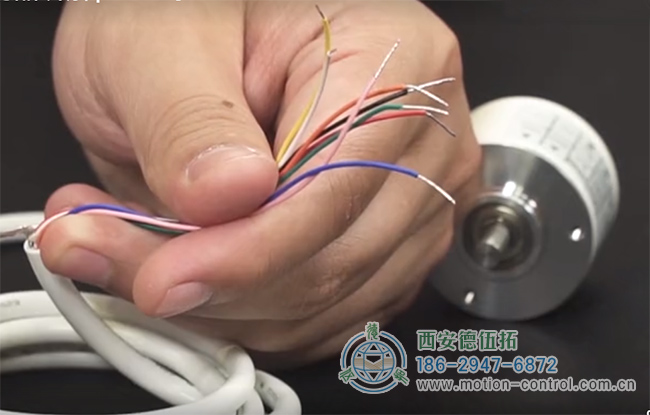

图为亨士乐RI40-EO系列编码器的接线与构造
图为亨士乐RI40-EO系列编码器的接线与构造

首先,在接线前,必须仔细查看编码器和控制器的接线图,了解每根线的功能,以避免接错线导致设备损坏。编码器通常有脉冲输出线、COM端线、电源线等,这些线都需要正确连接到控制器的相应端口。

其次,旋转编码器的电源接线也是需要注意的。如果编码器没有自带电源,需要外接电源进行供电。电源的正负极必须正确连接到编码器的相应端子上,同时,编码器的电源连接线应与控制器的电源连接线分别连接到电源模块上,以确保电源稳定且互不干扰。

在接线过程中,还应注意差分输出和单端输出的连接方式。差分输出需要将A、A#和B、B#分别连接到控制器的两个输入通道,而单端输出只需将A、B两个信号连接到控制器的输入通道即可。正确的连接方式能够确保信号传输的稳定性和准确性。

此外,为了提高抗干扰性,编码器的屏蔽线也需要正确接地。接地能够有效地减少电磁干扰,保证编码器的正常工作。

最后,在接线完成后,应进行开机测试,检查编码器的输出信号是否与控制器的输入信号相符合。如果出现问题,应及时检查接线是否正确或更换设备。

总之,编码器接线规范是确保编码器正常工作的基础。在接线过程中,需要严格按照规定的步骤进行,确保每根线都正确连接,同时注意电源和信号的稳定性以及抗干扰性。只有这样,才能确保编码器的准确、可靠工作,为速度控制或位置控制系统的正常运行提供有力保障。

了解更多编码器接线相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
