伺服电机编码器零点调整方法全面解析

编辑:小伍    发布时间:2024-06-07 14:11:29

摘要:伺服电机编码器零点调整是确保伺服系统精确运行的关键步骤。手动调整方法需要较高的准确度和细心操作,而自动调整方法则相对简单,但需确保控制器的自动反馈系统正常工作。
伺服电机编码器零点调整方法全面解析

伺服电机编码器零点调整是确保伺服系统精确运行的重要步骤。接下来西安德伍拓自动化为大家介绍伺服电机编码器零点的手动和自动调整方法,帮助您更好地理解并掌握这一技术。

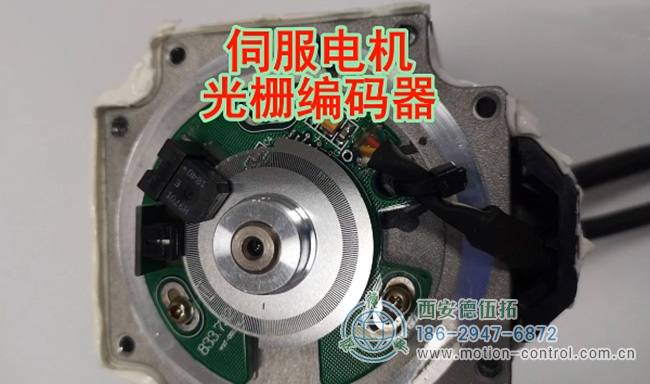

图为伺服电机光栅编码器零点调整结构原理图
图为伺服电机光栅编码器零点调整结构原理图

伺服电机编码器零点手动调整方法


检查连接:在进行编码器零点调整之前,首先要确保编码器与伺服电机之间的连接正确无误。

手动旋转电机:轻轻旋转伺服电机,将其手动定位到预设的零点位置。

开启调整面板:打开伺服控制器的调整面板,准备进行手动调整。

编码器校准:在调整面板中,先将编码器反转一定角度,然后顺时针或逆时针旋转编码器,直至其与电机角度完全对应。

保存并更新参数:完成编码器零点调整后,务必保存相关参数并更新到控制器中,以确保调整生效。

伺服电机编码器零点自动调整方法


自动复位功能:许多伺服控制器都具备自动复位功能。当伺服电机启动时,控制器会自动检测编码器信息。若编码器信息异常或位置偏差过大,控制器将自动启动复位功能,将电机驱动至原始位置,并在过程中自动调整编码器零点位置。

位置错误修正功能:当伺服电机在运行过程中出现位置误差时,控制器会检测到此情况并启用位置错误修正功能。该功能将自动调整编码器零点位置,以修正电机位置误差。

小结

伺服电机编码器零点调整是确保伺服系统精确运行的关键步骤。手动调整方法需要较高的准确度和细心操作,而自动调整方法则相对简单,但需确保控制器的自动反馈系统正常工作。在进行调整前,务必检查相关连线无误,并在调整过程中密切关注告警提示。调整完成后,请及时保存参数信息,以确保调整效果得以保持。
