编码器RS422输出信号原理详解

编辑:小伍    发布时间:2024-06-25 09:48:28

摘要:RS422编码器是一种高精度、高稳定性和高可靠性的传感器,被广泛应用于各种领域和行业。其优点包括高分辨率和准确性、高信号强度和干扰抑制能力、高传输速率和传输距离以及高可靠性和长寿命。
编码器RS422输出信号原理详解

RS422是一种长线驱动型信号接口,其电源电压为DC5V,输出为TTL电平,直接与国际标准RS422接口兼容。它采用了对称负信号连接方式,这种设计使得电流在电缆中产生的电磁场相互抵消,从而实现了最小的信号衰减,拥有最佳的抗干扰能力和较短的反应时间。此外,RS422还能支持较远的传输距离,但前提是需要在正常条件下使用。

编码器的RS422通信协议简介


RS422是一种串行通信协议,主要用于长距离、高噪声环境下的数据传输。它采用差分信号传输方式,这种方式使得数据在传输过程中能够保持较高的稳定性和可靠性,即使在长距离和高速传输环境下也能实现可靠的数据传输。RS422的这些特点使其在工业自动化、远程监控等领域得到了广泛应用。

RS422的差分信号传输方式


RS422的核心技术在于其差分信号传输方式。在这种方式中,每一对信号线都包含两根线,一根传输正信号,另一根传输负信号。发送端将数据转换为差分信号后发送,而接收端则通过检测两根信号线之间的电压差来还原原始数据。由于正负信号是相等的但方向相反,它们在传输过程中产生的电磁干扰会相互抵消,从而提高了信号的抗干扰能力。

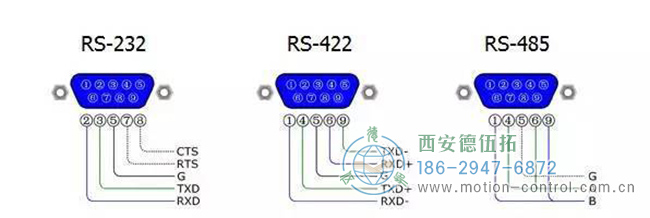

图为编码器的RS-232接口,RS-422接口,RS485接通口的接线区别图解
图为编码器的RS-232接口,RS-422接口,RS485接通口的接线区别图解

RS422差分信号传输原理


RS422差分信号传输的原理是利用两根信号线的差分电压来传输数据。在传输过程中,两根信号线分别传输正负两个信号,接收端通过检测这两个信号的电压差来判断数据的值。由于差分信号传输方式能够有效地抵消传输中的电磁干扰,因此RS422能够提供更高的传输速率和更远的传输距离。

RS422编码器的应用


RS422编码器是一种高精度、高稳定性和高可靠性的传感器,被广泛应用于各种领域和行业。其优点包括高分辨率和准确性、高信号强度和干扰抑制能力、高传输速率和传输距离以及高可靠性和长寿命。随着技术的不断发展和应用的不断扩大,RS422编码器有望在未来发挥更加重要的作用。

了解更多旋转编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
