旋转编码器的位置偏差及其修正方法

编辑:小伍    发布时间:2024-06-28 08:57:38

摘要:编码器在运动控制系统中具有重要的作用,但其位置偏差问题也不容忽视。为了解决这一问题,需要从机械结构、外部干扰、温度稳定等多个方面进行优化和修正。通过采取合适的修正方法,可以确保编码器的读数准确无误,提高运动控制系统的性能和稳定性。
旋转编码器的位置偏差及其修正方法

编码器是运动控制系统中不可或缺的一部分,它通过测量旋转角度或直线位移来提供精确的位置信息。然而,在实际应用中,编码器可能会出现位置偏差,影响系统的准确性和稳定性。西安德伍拓自动化和大家一起分享关于编码器位置偏差的原因及其修正方法。

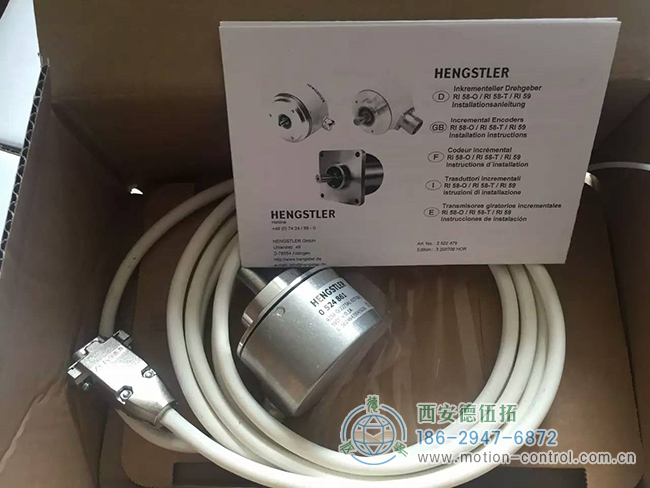

图为亨士乐RI58系列光电增量编码器开箱照片

图为亨士乐RI58系列光电增量编码器开箱照片


编码器位置偏差的原因


编码器位置偏差的出现可能是由多种因素导致的:

机械结构问题:在安装编码器的过程中,如果机械结构存在微小的偏差或安装不牢固,都可能导致编码器的读数不准确。例如,安装轴与编码器轴之间的同心度不够,或者安装螺钉未拧紧等。
外部干扰:编码器的工作环境可能受到外部电磁场或机械震动的干扰。这些干扰可能通过编码器的信号线或机械结构传导到编码器内部,从而影响其读数。
温度问题:编码器的材料和结构对温度变化敏感。在高温或低温环境下,编码器的内部结构和材料可能会发生微小的变化,导致读数偏差。此外,温度变化还可能引起编码器内部电路的性能变化,进一步影响读数准确性。

编码器位置偏差的修正方法


为了解决编码器位置偏差的问题,可以采取以下几种方法:

安装位置的调整:对于因安装位置导致的偏差,可以通过重新调整编码器的安装位置来纠正。确保编码器轴与安装轴同心,并检查安装螺钉是否拧紧。
机械结构的优化:在安装编码器时,应优化机械结构,确保固定编码器的位置准确无误。此外,还可以采用减震措施来减少机械震动对编码器的影响。
外部干扰的处理:对于外部干扰问题,可以采取屏蔽或隔离干扰源的方法。例如,使用屏蔽线来减少电磁干扰,或将编码器安装在远离干扰源的位置。
温度稳定化:为了减小温度对编码器读数的影响,可以将编码器安装在稳定的温度环境下。如果环境温度变化较大,还可以考虑采用温度补偿的方法来提高读数的准确性。
软件校正:在实际使用中,可以通过软件对编码器读数进行校正。例如,通过采集编码器在不同位置下的读数数据,并利用这些数据对编码器进行校准。此外,还可以采用算法对编码器读数进行实时修正,降低位置偏差的影响。

编码器在运动控制系统中具有重要的作用,但其位置偏差问题也不容忽视。为了解决这一问题,需要从机械结构、外部干扰、温度稳定等多个方面进行优化和修正。通过采取合适的修正方法,可以确保编码器的读数准确无误,提高运动控制系统的性能和稳定性。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
