分体式编码器的工作原理与应用

编辑:小伍    发布时间:2024-07-05 09:59:32

摘要:分体式编码器通过光电传感器对编码器盘上的编码结构进行精准扫描和信号转换,结合先进的信号处理技术,实现了对旋转或线性位移的高精度测量。其高精度、高分辨率和强抗干扰能力的特点使其在工业自动化和精密测量领域占据重要地位。
分体式编码器的工作原理与应用

分体式编码器作为一种先进的测量装置,广泛应用于监测旋转或线性位移。其核心组件包括编码器头和编码器盘,两者协同工作,实现对运动状态的精确捕捉与转换。

分体式编码器的组成


编码器头:集成了光电传感器和信号处理电路。光电传感器负责感知编码器盘上的细微变化,而信号处理电路则负责将这些变化转化为可处理的电信号。
编码器盘:携带有特定的编码结构,如光栅或脉冲序列,这些结构随着被测物体的运动而移动或旋转。

分体式编码器的工作原理详解


光电扫描:当被测物体发生运动时,编码器盘随之旋转或平移。编码器头中的光电传感器紧密追踪这些变化,通过光学手段检测编码盘上的编码结构。每当光栅或脉冲通过传感器时,就会触发一系列光电效应。
信号转换:光电传感器捕捉到的光信号随即被转换为电信号。这些电信号反映了编码盘上编码结构的变化情况,是后续处理的基础。
信号处理:信号处理电路接收来自光电传感器的电信号,并进行一系列复杂操作,包括放大、滤波和数字化等。这些步骤旨在提高信号的信噪比,确保输出信号的准确性和稳定性。
信号输出:经过精心处理的信号最终以数字脉冲信号或模拟信号的形式输出。这些信号可以直接用于测量被测物体的角度、速度或位置,为控制系统提供关键数据。

分体式编码器的特点与优势


高精度:得益于先进的光电传感技术和精密的信号处理算法,分体式编码器能够实现极高的测量精度。
高分辨率:编码盘上的细微编码结构使得编码器能够捕捉到极小的运动变化,提供高分辨率的测量结果。
强抗干扰能力:通过优化电路设计和采用抗干扰技术,分体式编码器能够在复杂工业环境中稳定运行,减少外界干扰对测量结果的影响。

分体式编码器的应用领域


分体式编码器因其卓越的性能而广泛应用于工业自动化控制系统和精密测量领域。无论是机械设备的位置控制、速度监测还是角度测量,分体式编码器都能提供可靠且精确的数据支持。

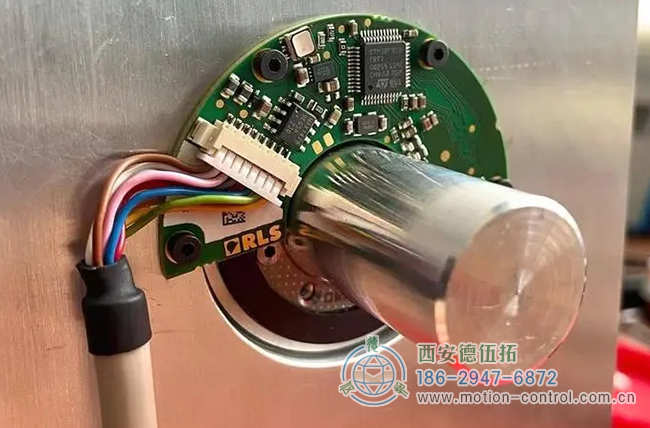

图为分体式编码器的实际安装应用照片
图为分体式编码器的实际安装应用照片

综上所述,分体式编码器通过光电传感器对编码器盘上的编码结构进行精准扫描和信号转换,结合先进的信号处理技术,实现了对旋转或线性位移的高精度测量。其高精度、高分辨率和强抗干扰能力的特点使其在工业自动化和精密测量领域占据重要地位。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
