拉线编码器在物流和工程车辆中的应用。

编辑:小伍    发布时间:2024-09-30 09:08:04

摘要:拉绳编码器以其独特的结构和广泛的应用性,在物流和工程车辆领域以及其他多种应用场合中发挥着重要作用。通过合理选择和使用拉线编码器,可以确保各种设备和系统的精确测量和稳定运行。
拉线编码器在物流和工程车辆中的应用

拉线位移传感器,是一种由拉线盒和编码器组成的精密测量装置,凭借其独特的结构和广泛的应用性,在物流和工程车辆领域发挥着至关重要的作用。这种编码器通过计算测量鼓旋转的圈数来测量线性路径的位置信息,并可将测量结果通过多种接口输出,包括模拟量输出、RS485通讯、并行接口、SSI接口、ASI接口、CAN总线、DeviceNet、以太网、PROFIBUS、PROFINET等,满足了不同系统的需求。

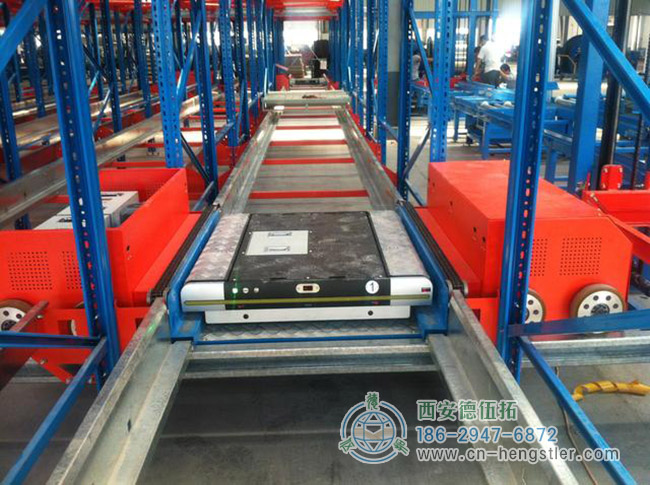

图为智能物流设备照片

图为智能物流设备照片


拉线编码器,也被称为拉绳位移传感器、拉绳电子尺或拉绳编码器,是直线位移传感器的一种精巧结构。它结合了角度传感器和直线位移传感器的优点,具有安装尺寸小、结构紧凑、测量行程大、精度高等特点。其测量行程从几百毫米到几十米不等,常用参数包括测量行程、输出信号模式、线性度、重复性、分辨率等,为各种应用提供了全面的性能保障。

拉线编码器在物流领域的应用

在物流领域,拉线编码器的高动态测量能力支持最优速度过程,即使安装空间有限,也能轻松安装,且测量长度可达50米。例如,在叉车和自动导向搬运车中,拉线编码器用于高度测量,确保驾驶员能够准确了解托叉位置和货物状态。对于窄通道叉车驾驶员来说,高架出入仓往往超出视野范围,驾驶辅助系统通过拉线编码器精确定位升降叉,提高了操作的安全性和准确性。此外,堆垛机的位置测量也依赖于拉线编码器的精确测量,确保货物在仓库中的准确摆放。

拉线编码器在工程车辆领域的应用

在工程车辆领域,拉线编码器同样表现出色。它支持模拟量输出、CANopen®和SSI接口,是工程车辆应用的理想选择。对于需要更多诊断功能的场合,重载防水型拉线编码器凭借其出色的温度稳定性和滑轮附件,能够确保测量操作的可靠性。例如,在移动式起重机上,拉线编码器用于定位支座和吊臂,确保起重机在负载力矩限制下的安全运行。BEIFFDER产品系列中的拉线编码器因其狭长的结构形状和坚固的外壳,成为定位支座的理想之选。同时,最大可达60米的测量长度使其成为定位吊臂的适当解决方案。

拉线编码器在其他应用场合

除了物流和工程车辆领域,拉线编码器还广泛应用于各种直线导轨系统、液压气缸系统、试验机、伸缩系统(如叉车、压机、升降机、弯管机、折弯机等)、起重机或缆绳绞车、水库大坝保护系统、闸门开度控制系统等。在造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人等领域,拉线编码器也发挥着重要作用。其高精度和低成本的特性,使其能够替代光栅尺等传统测量设备,实现更广泛的应用。

拉线编码器使用注意事项

在使用拉线编码器时,需要注意以下几点:
根据现场及机器安装空间设施需要,利用底部固定螺丝孔直接安装或另加保护或其他机械使用。
安装不锈钢拉绳时,注意水平角度,保持最小角度(容许偏差±30°)以确保测量精度和钢索寿命。
避免拉绳受到外力的割伤、烧损、撞击等不当行为,确保钢索的完好和运转顺畅。
在未安装于工作台或固定座前,不要用手或其他产品将钢索拉出并让其瞬间自行弹回,以免造成钢索断裂和伤害。
往复运动的瞬间加速不应超过1米/秒,产品的往复运动速度可达10米/秒,应合理使用以避免钢索断裂。
若使用于非直线运动的机构,请加装适当的滑轮运转。
若使用于环境恶劣或特殊场合,请自行加装保护机构或与供应商联系,以确保产品的正常运行和寿命。

拉绳编码器以其独特的结构和广泛的应用性,在物流和工程车辆领域以及其他多种应用场合中发挥着重要作用。通过合理选择和使用拉线编码器,可以确保各种设备和系统的精确测量和稳定运行。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
