磁编码器干扰源问题分析与解决策略
磁编码器作为精密的传感器元件,在现代工业控制系统中扮演着至关重要的角色。然而,其应用过程中常面临的一个挑战便是来自周围环境的干扰,这些干扰可能导致编码器信号不稳定,进而影响整个系统的准确性和可靠性。本文将深入探讨磁编码器干扰源的判断方法以及相应的解决方案。

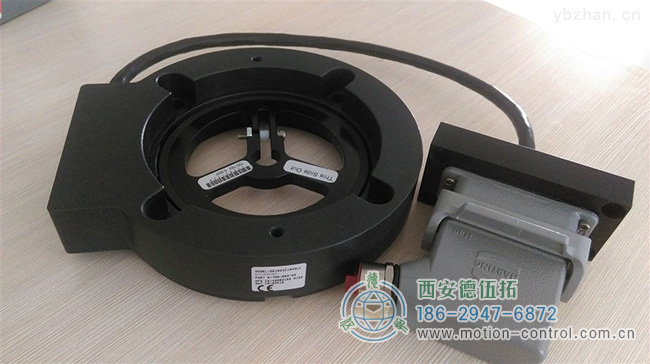

图为NorthStar磁编码器照片
磁编码器干扰源的判断
磁编码器易受干扰的原因多样,主要包括以下几个方面:
大型电动机与电焊机的干扰:大型电动机的启动和运行时产生的电磁场,以及电焊机频繁起停时释放的强大电磁脉冲,都是常见的干扰源。这些干扰信号可能通过空间辐射或直接传导的方式影响磁编码器的正常工作。
动力线共管道传输:如果磁编码器与动力线(如电机电源线)共用同一管道或电缆束,动力线上的高电流变化可能产生电磁噪声,干扰编码器的信号传输。
选择合适的磁编码器输出对抗干扰
为了有效对抗干扰,选择合适的编码器输出类型至关重要。带反向信号的输出(如A+~A-, B+~B-, Z+~Z-)因其传输对称性,具有更强的抗干扰能力。这种输出方式需要8根线(包括共零线),相比传统的5根线输出,能够显著提升系统的抗干扰性能。接收设备可以利用A、B信号之间的90°相位差,通过检测电平组合(10、11、01、00)来确认有效脉冲,这种方法不仅提高了计数的准确性,也增强了系统的稳定性。
磁编码器干扰源故障排查步骤
当磁编码器出现信号不稳定或故障时,应遵循以下步骤进行排查:
排除干扰源:首先尝试搬离、关闭或隔离可能的干扰源,如大型电动机、电焊机,或调整动力线与编码器信号线的布局,避免共管道传输。
检查机械间隙:机械间隙的累积误差也可能导致信号异常,需检查编码器安装位置及传动部件的紧固情况,确保无松动或过大间隙。
电路接口匹配性:确认编码器与控制系统的电路接口是否匹配,包括电压等级、信号类型等,避免因选型错误导致的信号不兼容。
使用排除法判断磁编码器干扰源故障
若上述步骤均未能解决问题,则需考虑编码器自身是否存在故障。此时,可采用排除法:
替换测试:使用一台相同型号的编码器替换原编码器。若故障现象依旧,则可基本排除编码器自身故障的可能性,因为两台编码器同时故障的概率极低。
故障确认:若替换后故障现象消失,则可判定为原编码器故障,需进一步分析故障原因或更换新编码器。
磁编码器虽然精密且易受干扰,但通过合理的干扰源判断、选择合适的输出类型、科学的故障排查步骤以及有效的排除法应用,可以显著提高编码器的稳定性和可靠性。
