磁环编码器工作原理及应用概述

编辑:小伍    发布时间:2024-11-14 09:34:59

摘要:凭借其卓越的性能,磁环编码器在机械加工、自动化控制、机器人技术等多个领域均展现出广泛的应用前景。通过深入了解磁环编码器的工作原理,我们能够更好地掌握这一技术,进而推动其在更多领域的创新应用。
磁环编码器工作原理及应用概述

磁环编码器作为一种高性能的位置传感器,广泛应用于机械加工、自动化控制及机器人技术等众多领域。其工作原理基于磁性材料对磁场的感应效应,以及磁场变化对磁性材料特性的影响。

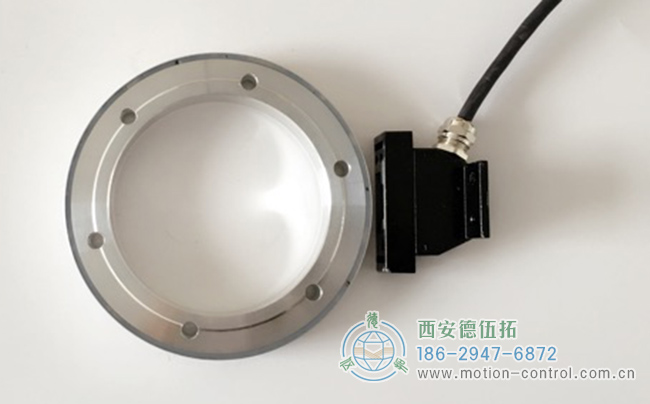

图为磁环编码器照片
图为磁环编码器照片

磁环编码器的基本构造

磁环编码器主要由两大部件构成:一是固定的磁环,通常由高性能的磁性材料制成,具备一定的磁场强度;二是固定在待测物体上的传感器,多由霍尔元件或磁阻传感器等精密元件组成,负责测量磁场的变化。

磁环编码器的工作原理

当待测物体移动时,与之相连的磁环亦随之移动,进而改变其周围磁场的分布。传感器能够敏锐地捕捉到这种磁场变化,并将其转换为电信号。通过解析这些电信号,系统即可精确确定物体的当前位置。

磁环编码器的工作模式

磁环编码器提供两种主要的工作模式:

绝对编码模式:在此模式下,磁环上的磁场分布是独一无二的,每个位置都对应着一个特定的编码。传感器能够直接读取物体的绝对位置,无需任何参考点。因此,即便在断电或重启后,系统也能迅速恢复并精确定位。
增量编码模式:该模式下,磁环上的磁场分布呈现周期性,每个位置对应一个编码周期。传感器通过测量磁场的变化来确定物体的相对位置。此模式需要预设一个起始位置的参考点,通常在系统启动时手动设置。

磁环编码器的主要优点

磁环编码器之所以能在众多领域中得到广泛应用,主要得益于其以下显著优点:

高精度与分辨率:能够实现微小位置的精确测量。
高稳定性与重复性:在长时间使用中仍能保持较高的准确性。
高速响应与低延迟:特别适用于高速运动控制系统。

磁环编码器的应用领域

凭借其卓越的性能,磁环编码器在机械加工、自动化控制、机器人技术等多个领域均展现出广泛的应用前景。通过深入了解磁环编码器的工作原理,我们能够更好地掌握这一技术,进而推动其在更多领域的创新应用。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
