增量式编码器信号传输原理解析

编辑:小伍    发布时间:2024-11-20 09:05:39

摘要:增量式编码器也有其局限性。它只能输出设备的位置变化和运动方向,而无法直接输出设备的绝对位置。这一特点使得增量式编码器在某些需要绝对位置信息的场合下可能无法直接使用。但即便如此,其高精度、低成本和易于安装的特点仍然使其在自动化控制领域中具有广泛的应用前景。
增量式编码器信号传输原理解析

增量式编码器,这一精密的传感器设备,以其独特的工作原理和广泛的应用领域,在自动化控制领域中占据着举足轻重的地位。其核心特点在于,通过旋转运动产生信号,并对每一个脉冲进行增量计算,从而得名增量型编码器。

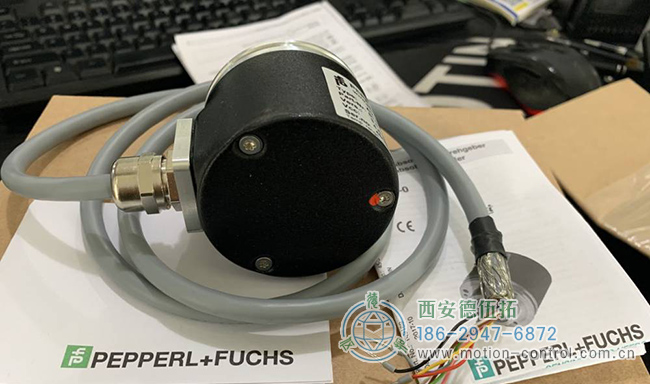

图为倍加福增量编码器照片
图为倍加福增量编码器照片

增量式旋转编码器的工作原理相当精妙。它能够将设备运动时的位移信息精准地转化为连续的脉冲信号,而脉冲的个数则直接反映了位移量的大小。值得注意的是,这种编码器仅在设备处于运动状态时才会输出信号,这一特性使得其能够高效地捕捉动态信息。

在信号输出方面,增量式编码器通常采用双通道设计,即通道A和通道B。这两组信号之间存在90°的相位差,这一设计巧妙地实现了对设备运动方向的判断。当设备正向旋转时,通道A的脉冲信号会先于通道B产生;反之,当设备反向旋转时,通道B的脉冲信号则会先于通道A。通过同时采集这两组信号,控制系统能够准确无误地判断设备的运动方向。

除了通道A和通道B外,许多增量式编码器还配备了额外的通道Z,用于输出特定的参考位置信号。这一信号在传感器旋转一圈时才会输出一个脉冲,通常被用于系统的校准或初始化。通过设置参考位置,控制系统能够在每次启动或复位时,从已知的位置开始计算,从而确保运动的准确性和稳定性。

然而,增量式编码器也有其局限性。它只能输出设备的位置变化和运动方向,而无法直接输出设备的绝对位置。这一特点使得增量式编码器在某些需要绝对位置信息的场合下可能无法直接使用。但即便如此,其高精度、低成本和易于安装的特点仍然使其在自动化控制领域中具有广泛的应用前景。

增量式编码器以其独特的工作原理和广泛的应用领域,成为了自动化控制系统中不可或缺的一部分。随着技术的不断进步和应用需求的日益多样化,增量式编码器将继续发挥其重要作用,为自动化控制领域的发展贡献力量。

了解更多编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
