重载编码器如何在轧机控制中精准监测轧辊参数？

重载编码器如何在轧机控制中精准监测轧辊参数？

在现代化冶金生产中，板材的厚度均匀性和表面质量是衡量产品等级的核心指标。作为轧制工艺的核心设备，轧机需要在高强度、高精度条件下完成金属材料的塑性变形，而重载编码器正是实现这一目标的关键传感器。西安德伍拓自动化和大家一起探讨编码器如何通过实时监测轧辊转速、位置及压力，确保板材厚度均匀性，并实现多辊轧机的高效同步控制。

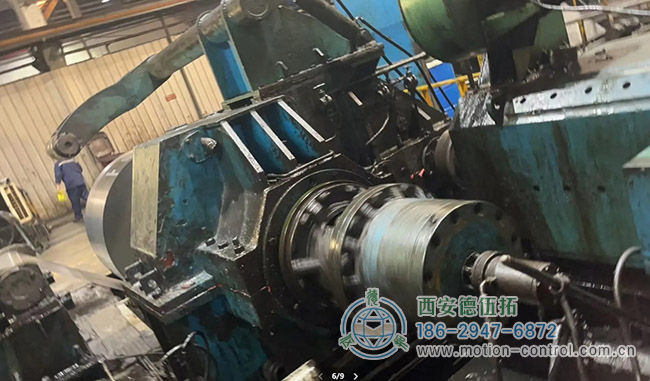

图为重载编码器在六辊可逆轧机上的应用照片

轧机工艺挑战与重载编码器的核心价值

轧机通过多组轧辊的协同作用对金属板材进行连续轧制，其工艺面临三大核心挑战：
厚度控制：轧制过程中板材的微小厚度偏差会导致废品率上升；
动态同步：多辊轧机需保持各轧辊转速、位置的严格同步，避免因速度差引发的材料打滑或断裂；
压力均衡：轧辊间压力波动可能造成设备过载或板材表面缺陷。
编码器通过将机械运动转化为电信号，为轧机控制系统提供实时反馈，成为解决上述问题的“感知神经”。

重载编码器在轧机中的三大核心功能

1. 轧辊转速监测：动态调节轧制速度
工作原理：编码器安装在轧辊驱动电机的输出轴或减速机上，通过测量旋转角速度计算实时转速。
应用场景：
速度闭环控制：当检测到某轧辊转速偏离设定值时，PLC立即调整电机输出扭矩，确保多辊转速一致。
张力平衡：在连轧机组中，前后机架间的速度差直接影响板材张力，编码器数据用于动态补偿，防止拉窄或堆钢。
技术优势：分辨率高达17位以上的多圈绝对值编码器可将转速误差控制在±0.01%以内。
2. 轧辊位置检测：保障辊缝精度
关键参数：轧辊的轴向位置（水平移动）与径向位置（辊缝开合）直接影响板材厚度。
实现方式：
轴向定位：直线编码器或旋转编码器配合丝杠机构，监测轧辊水平移动量，精度可达±0.05mm。
辊缝调节：通过安装在压下螺丝上的编码器，实时反馈轧辊间距，结合液压伺服系统实现微米级闭环控制。
典型案例：某钢厂1450mm热连轧机采用磁栅式编码器后，板材厚度波动从±50μm降低至±10μm。
3. 压力间接监测：预防设备过载
关联分析：轧制压力可通过电机电流、轧辊位置及转速数据间接推算。
应用逻辑：
当编码器检测到某轧辊转速异常下降时，系统判定轧制压力超限，自动触发降速或抬辊保护；
结合历史数据建立压力-位置模型，优化轧制参数设定。
安全价值：可减少因过载导致的轴承损坏事故率达60%以上。

多辊轧机同步控制的实现路径

在多机架连轧或森吉米尔二十辊轧机等复杂设备中，编码器通过以下方式实现多辊协同：
主从同步控制：
指定某一机架为主站，其余为从站，编码器实时对比主从转速差，通过CANopen或EtherCAT总线传递补偿指令。
虚拟主轴技术：
所有轧辊编码器信号接入运动控制器，构建虚拟同步主轴，各轧辊按比例跟随虚拟轴运动，消除累积误差。
动态补偿算法：
基于编码器反馈的转速、位置数据，采用模糊PID算法实时调整电机输出，应对材料硬度波动等扰动因素。

冶金环境下的重载编码器选型与防护

轧机现场的高温、振动、水雾和氧化铁皮对编码器可靠性构成严峻挑战，需重点关注：
耐高温设计：选用陶瓷轴承、硅胶密封圈等材料，工作温度范围扩展至-40°C~120°C。
抗冲击结构：全金属外壳搭配缓冲安装支架，耐受50G以上机械冲击。
信号抗干扰：内置差分信号输出（如RS485）或光纤接口，避免变频器电磁干扰。
维护便利性：具备自诊断功能，通过LED指示灯或Profinet报文提示污染、过热等异常状态。

未来趋势：智能编码器与数字孪生融合

随着工业4.0的推进，编码器正从单一传感器向边缘计算节点演进：
嵌入式诊断：通过振动频谱分析预测轴承寿命；
数据直连云端：将轧辊运动参数上传至数字孪生平台，实现轧制工艺的虚拟调试与优化；
AI协同控制：深度学习算法实时解析编码器数据流，自主决策最优轧制策略。

从传统钢铁厂到智能化无人工厂，重载编码器始终是轧机控制系统的核心感知元件。其精准的数据采集能力不仅保障了板材质量，更推动了轧制工艺向高效化、柔性化方向发展。随着新材料与新算法的突破，编码器将在冶金工业数字化转型中扮演愈加重要的角色。

了解更多编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
