关于编码器回零操作的通俗理解

关于编码器回零操作的通俗理解

在工业自动化与运动控制领域，编码器作为核心位置反馈元件，其回零操作是设备调试中不可或缺的环节。然而，这一看似基础的操作却让许多工程师和技术人员感到棘手。理解回零的本质、掌握其操作方法，对于确保设备精准运行至关重要。

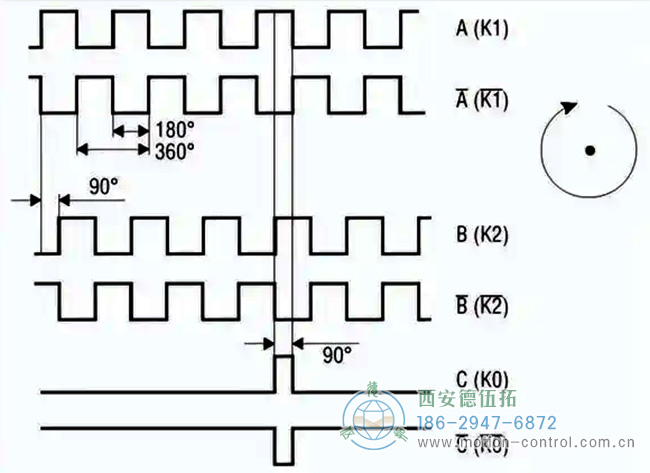

图为增量编码器零点校正示意图

回零的本质：机械与编码器的协同定位

我们可以将编码器比作一把精密的“尺子”，而上位系统则是使用这把尺子进行测量的“工程师”。在开始测量之前，工程师必须明确尺子上每个刻度所代表的实际距离，这是实现精准测量的前提。同样，在机械系统中，回零操作就是将机械部件的初始位置与编码器的零点对齐，以此作为后续位置计算的基准。通过记录编码器从回零点开始转过的刻线数，并结合每个刻线对应的实际位移，系统便能精确计算出机械部件的当前位置。

不同类型编码器的回零需求

增量编码器：这类编码器在每次设备启动时都需要进行回零操作。由于它们仅能记录相对位置变化，无法记忆绝对位置，因此每次开机后必须重新确定参考零点。
绝对值编码器：在负载运动范围不超过一圈的条件下，只要上位系统的记忆未丢失（如未进行固件更新或设备更换），则无需每次上电都进行回零。然而，一旦负载运动范围超过一圈，每次断电后重新上电时，仍需执行回零程序以确保位置数据的准确性。
多圈绝对值编码器：这类编码器在负载运动范围不超过其额定圈数，且上位系统记忆保持完整的情况下，通常无需回零。但若采用基于电池或电容记忆的多圈编码器，在失电导致记忆清除后，必须重新回零。相比之下，机械式多圈绝对值编码器因其非易失性存储特性，几乎无需担心回零问题。
必须回零的特殊情况
无论使用何种类型的编码器，在以下情况下均需进行回零操作：
传动连接断开后重新连接：当编码器与机械负载之间的传动连接被断开并重新连接时，必须重新校准位置关系。
上位系统记忆丢失：因产品更换、固件更新等原因导致上位系统丢失原有位置记忆时，回零操作成为恢复系统精度的必要步骤。
编码器回零虽为调试中的基础操作，但其重要性不容忽视。正确理解和执行回零程序，不仅能提升设备的定位精度，还能有效避免因位置误差导致的生产故障。随着技术的不断进步，未来编码器与上位系统的集成度将更高，回零操作也可能更加智能化、自动化，但理解其基本原理仍是每位工程师必备的技能。
