在工业自动化与精密控制领域，编码器的圈数信息是实现设备全行程精准监测的关键参数。多圈绝对值编码器凭借其对旋转圈数的精确记录能力，成为高端装备智能化升级的核心传感元件，其重要性体现在以下维度：

多圈绝对值编码器全行程绝对定位的技术基础

（一）突破单圈测量局限
单圈绝对值编码器仅能识别 360° 范围内的角度位置（分辨率可达 24 位，即 1600 万细分角度），但无法记录旋转圈数。
多圈绝对值编码器通过机械齿轮组（如 14 位齿轮组）或电子计数模块，可实现 4096 圈（2¹²）以上的旋转圈数记录，理论测量行程达4096 圈 × 单圈分辨率，例如 24 位单圈 + 14 位多圈组合，总分辨率达 38 位（2³⁸=274 万亿脉冲 / 圈）。
（二）绝对位置的唯一性标识
每一圈的角度位置与圈数组合形成唯一编码，例如：第 128 圈的 270° 位置对应编码为128×2²⁴ + 270° 对应的角度编码，确保设备在整个旋转周期内（如大型起重机卷筒的数百圈旋转）位置数据不重复、不混淆。

多圈绝对值编码器复杂工况下的可靠性保障

（一）电源中断后的位置记忆
在突发断电场景（如工厂电网波动）中，多圈绝对值编码器通过非易失性存储器（如 EEPROM）或机械储能装置（如发条盒）保存圈数数据。

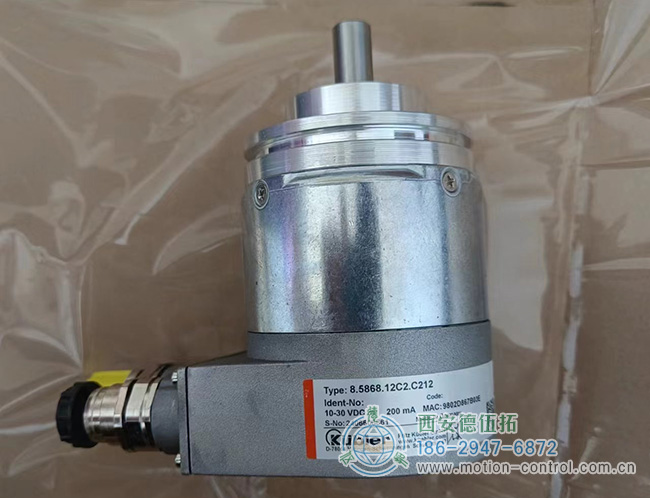

图为库伯勒齿轮多圈绝对值编码器实物照片

某汽车生产线案例：机械臂在第 357 圈的 180° 位置断电，重启后编码器直接输出**357 圈 + 180°**的绝对位置，无需回零校准，减少停机时间达 90%。
（二）连续运动的精准追踪
对于需要多圈旋转的设备（如电梯曳引机、港口岸桥旋转机构），圈数信息是实现位置闭环控制的核心参数：
电梯运行中，编码器实时计算曳引轮转动圈数 × 周长，精确控制轿厢停靠位置（误差＜±3mm）；
岸桥回转机构通过圈数数据，结合角度编码器，实现 ±0.01° 的方位定位精度，确保集装箱毫米级对位。

工业场景中多圈绝对值编码器的典型应用价值

应用领域	圈数信息的关键作用	性能提升数据
数控机床	主轴累计转数监测，补偿刀具磨损导致的精度偏差	加工尺寸误差降低至 ±5μm
风电变桨系统	记录桨叶旋转圈数，优化变桨速度曲线	功率输出波动减少 15%
智能仓储 AGV	驱动轮多圈旋转计数，实现长距离路径修正	30 米直线行驶偏差＜20mm
医疗 CT 设备	球管旋转圈数与角度同步，保障断层扫描精度	层厚误差＜0.1mm
钢铁连铸机	结晶器振动频率与旋转圈数耦合控制	铸坯表面裂纹发生率下降 40%

多圈绝对值编码器选型与应用的技术要点

（一）圈数范围的匹配原则
根据设备最大旋转圈数选择冗余量：例如预期最大圈数为 2000 圈，应选择 4096 圈（2¹²）规格，避免因圈数溢出导致数据错误。
特殊场景（如天文望远镜方位旋转）需定制万圈级编码器（如 16384 圈，2¹⁴），配合高精度齿轮组（传动误差＜0.001 圈 / 小时）。
（二）数据传输的实时性要求
高速旋转设备（如电机转速＞3000rpm）需采用高速接口协议（如 SSI、BiSS-C，传输速率＞10Mbps），确保圈数数据更新周期＜1ms。
某航空发动机测试台案例：采用 20 位单圈 + 16 位多圈编码器（总圈数 65536 圈），通过 CANopen 协议实时传输，在 12000rpm 转速下实现位置数据零延迟反馈。
（三）抗干扰设计的必要性
圈数计数模块易受电磁干扰（如变频器谐波），需采用差分信号传输（如 RS422）和数字滤波算法（如卡尔曼滤波），确保圈数计数误差＜±1 圈 / 10⁶转。

多圈绝对值编码器技术发展趋势：智能化与集成化

电子多圈技术替代机械齿轮：通过电池供电的计数器或能量收集技术（如振动发电），消除机械齿轮磨损导致的圈数误差（传统齿轮组年磨损量约 0.1 圈）。
圈数信息与状态监测融合：新型编码器集成圈数计数与轴承温度、振动监测功能，例如当圈数突变＞5 圈 / 秒时，自动触发异常报警（提示可能存在传动链打滑）。
软件定义圈数范围：通过上位机软件动态配置圈数上限（如从 4096 圈扩展至 16384 圈），适应设备改造升级需求，减少硬件更换成本。

编码器的圈数信息是工业自动化从 “单圈精确” 迈向 “全行程精准” 的关键突破点。在需要多圈连续旋转、高精度定位和高可靠性的场景中，多圈绝对值编码器通过圈数的精确记录与实时反馈，不仅解决了传统增量式编码器的累计误差问题，更以绝对位置的唯一性为智能系统提供了可靠的底层数据支撑。随着智能制造对设备全生命周期管理需求的提升，圈数信息的价值将进一步延伸至预测性维护、能效优化等更高阶应用场景。
