编码器的机械结构是如何影响最高转速的？

编码器的机械结构是如何影响最高转速的？

编码器的机械结构是决定其最高转速的核心因素，其各组成部件的材料强度、设计精度及耐磨损性能直接限制了转速上限。以下从机械结构的关键组件展开分析：

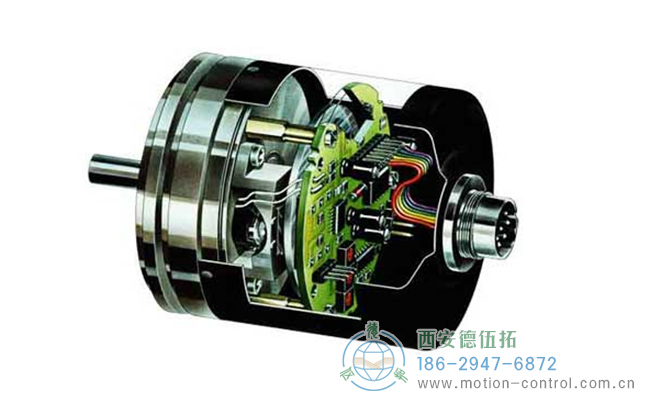

图为某编码器的内部结构示意图

轴承系统的转速约束

1. 轴承类型与材料的极限特性
滚珠轴承：
高速场景常用深沟球轴承或角接触球轴承，其最高转速受滚珠离心力限制。例如，608 型深沟球轴承（不锈钢材质）的额定转速为 15000rpm，若超过该值，滚珠与滚道的接触应力会超过材料屈服强度（如轴承钢 GCr15 的屈服强度约 1800MPa），导致表面剥落。
陶瓷轴承（如 Si3N4 滚珠）因密度低、热膨胀系数小，最高转速可比钢轴承提升 30%（如某型号从 10000rpm 提升至 13000rpm）。
轴套轴承（滑动轴承）：
依赖润滑油膜支撑，最高转速受油膜破裂速度限制。例如，采用锂基润滑脂的轴套轴承，在转速＞8000rpm 时，油膜厚度会从 10μm 减至 2μm 以下，导致干摩擦发热。
2. 润滑系统的高速适应性
高速轴承需采用低粘度润滑脂（如 ISO VG 22）或油雾润滑，若润滑不足（如油脂填充量＜轴承腔的 30%），会导致轴承温升超过 40℃/h，当温度＞120℃时，润滑脂碳化失效。例如，某编码器在 12000rpm 下使用普通锂基脂，运行 2 小时后轴承温度升至 150℃，导致卡死。

码盘 / 光栅的物理强度限制

1. 材料抗拉强度与离心力的平衡
码盘高速旋转时的离心力公式为：
F=m⋅w²⋅r，其中m为码盘质量，ω为角速度，r为半径。当离心力超过材料抗拉强度时，码盘边缘会开裂。
玻璃码盘：抗拉强度约 80-100MPa，直径 50mm、厚度 1mm 的玻璃码盘，最高转速通常限制在 8000rpm 以下（计算可得边缘离心应力≈90MPa）。
金属码盘（不锈钢）：抗拉强度＞500MPa，同等尺寸下最高转速可达 15000rpm（边缘应力≈250MPa）。
塑料码盘（如聚碳酸酯）：抗拉强度仅 60MPa，且热变形温度＜120℃，最高转速一般不超过 5000rpm。
2. 码盘与读取头的间隙精度
增量式编码器的光栅尺与读取头间隙通常为 5-10μm，高速旋转时码盘的轴向窜动（如＞2μm）会导致衍射光强变化，使信号幅值衰减。例如，某编码器在 10000rpm 时轴向窜动达 3μm，信号幅值从 5V 降至 2V，超出电路识别阈值。

轴与联轴器的刚性设计

1. 轴的临界转速与振动控制
轴的临界转速，当运行转速接近临界转速时会发生共振。例如，直径 8mm、长度 50mm 的钢制轴，临界转速约为 20000rpm，若实际转速达 18000rpm，轴的径向振幅会从 0.01mm 增至 0.1mm，导致码盘与读取头碰撞。
2. 联轴器的偏心与动平衡
联轴器安装偏心（如＞0.05mm）会产生附加离心力，加速轴承磨损。例如，某编码器联轴器偏心 0.1mm，在 10000rpm 时产生的附加力为
F=m⋅e⋅ω²≈10N
（假设旋转质量 0.01kg），相当于轴承额外承受 10N 径向载荷，寿命缩短至正常的 1/5。

机械密封与外壳结构的影响

1. 密封件的高速摩擦损耗
接触式密封（如橡胶唇形密封）在转速＞5000rpm 时，唇口与轴的摩擦发热会使温度升高 30-50℃，导致橡胶硬化开裂。非接触式密封（如迷宫密封）虽无摩擦，但间隙设计需＜0.5mm，否则粉尘侵入会磨损轴承。
2. 外壳散热与结构强度
高速旋转时机械损耗（如轴承摩擦）产生的热量需通过外壳散热。例如，铝合金外壳（导热系数 200W/m・K）比塑料外壳（导热系数 0.2W/m・K）的散热效率高 1000 倍，可使编码器最高转速提升 20%（如从 8000rpm 升至 9600rpm）。

编码器机械结构对最高转速的限制本质是 “材料强度 - 摩擦损耗 - 振动控制” 的综合博弈。提升转速需从轴承耐离心力设计、码盘材料升级、轴系刚性强化及散热优化等多维度改进，同时通过动平衡测试（如 ISO 1940 标准）确保高速运行时的机械稳定性。实际应用中，建议运行转速不超过机械结构极限转速的 70%-80%，以预留安全余量。
