在工业自动化、精密机械、机器人技术等领域，精准的位置、角度及尺寸测量是保障设备运行、产品质量的关键。光电轴角编码器与读数头是两类常用测量设备，因名称和功能易混淆，二者在用途、原理、结构上存在本质差异，具体区别如下：

一、核心定义与功能
光电轴角编码器：属于旋转角度测量传感器，核心作用是实时检测旋转轴的角位移、角速度，将机械旋转量转化为数字电信号，是运动控制中实现精准位置反馈的核心部件。

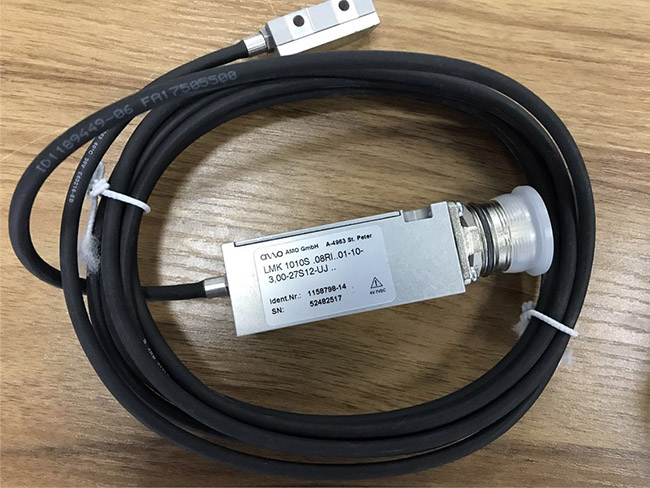

读数头（测头 / 探头）：属于几何尺寸测量部件，主要配合三坐标测量机、精密检测设备使用，通过接触或非接触方式采集工件表面坐标数据，用于工件尺寸、形状、公差的检测与质量把控。

二、工作原理
光电轴角编码器
基于莫尔条纹光电效应工作：设备内置光栅盘（编码盘），盘上布有规则的透光 / 不透光条纹；光栅盘随旋转轴转动时，光束穿过条纹形成明暗交替的莫尔条纹，光电检测系统捕捉该信号并转换为数字脉冲，通过计算脉冲频率、相位，精准确定轴的旋转角度。
读数头
分接触式和非接触式两类：
接触式：探针直接触碰工件表面，触发机械 / 电子信号，记录接触点坐标；
非接触式（如激光型）：发射光束照射工件，接收反射光后解析光信号，获取工件表面位置与轮廓数据。

三、结构设计
光电轴角编码器
结构紧凑集成，核心由光栅盘、光电检测模块、防护外壳组成；外壳多为金属 / 工程塑料，具备防尘、抗干扰能力，适配工业恶劣环境；输出为标准数字信号，可直接对接控制系统。
读数头
设计随测量场景灵活多变：
接触式：配备可伸缩、高精度探针，保障接触测量的稳定性；
非接触式：集成激光发射器、光信号接收器等光学组件；
需与测量机主控系统深度集成，确保数据传输精准、实时。

四、典型应用场景
光电轴角编码器
专注运动控制领域，广泛用于机器人关节、数控机床、伺服 / 步进电机、精密旋转台、自动化生产线等，实现旋转运动的精准定位、速度反馈与同步控制。
读数头
专注精密检测与质量管控，多用于汽车制造、航空航天、医疗器械、精密模具等行业，检测工件的孔径、凹槽、曲面、轮廓尺寸，验证产品是否符合设计公差要求。

五、性能特点
光电轴角编码器
核心优势：高精度、高分辨率、响应速度快、运行可靠，可适配高速旋转工况，耐高低温、抗工业干扰，使用寿命长，适配连续运动控制场景。
读数头
核心优势：测量精准、重复性好、适配性强，可应对复杂几何形状测量，操作灵活；侧重静态 / 准静态尺寸检测，对测量精度、数据稳定性要求严苛。

六、优缺点总结
光电轴角编码器
✅ 优点：角度测量精度高、运动响应快、稳定性强、寿命长、抗干扰能力优；
❌ 缺点：成本相对较高，部分高精度型号需专业安装与校准。
读数头
✅ 优点：测量场景灵活，可适配各类复杂工件检测，功能扩展性强；
❌ 缺点：高精度检测对操作技能要求高，复杂工件测量耗时较长。
