如何为您的喷墨打印机选择合适的编码器

如何为您的喷墨打印机选择合适的编码器

在为每个独特应用选择最佳编码器解决方案时，需要考虑四个基本标准。


当您为喷墨系统指定编码器时，需要考虑几个变量。让我们从基础开始：为每个独特应用选择最佳编码器解决方案时，需要考虑四个基本标准：
  1、机械要求
  2、分辨率要求
  3、环境问题
  4、互连
其中一些变量是由编码器接口要求预先确定的。

1、机械

选择编码器时，重要的是要考虑编码器在您的应用程序中的应用方式和位置。要回答的第一个问题是您需要通孔编码器还是轴编码器。

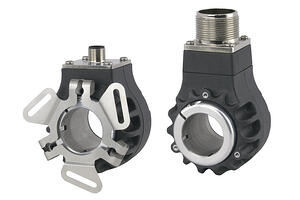

通孔编码器

通孔编码器通过轴环直接安装到轴上，并由灵活的防旋转支架固定。它们的轴承设计为仅承载编码器。

轴编码器

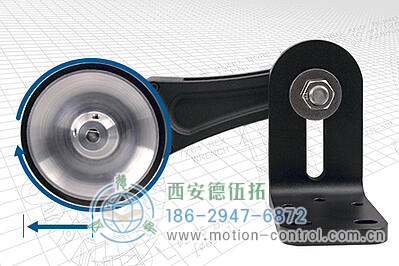

轴编码器可以承载更重的负载，并且可以与测量轮一起使用。

要定义您的机械要求，请确定以下内容：
 1) 空间限制——你有多少空间来容纳编码器？您是否需要外形非常纤薄的东西，或者您的应用程序能否容纳更强大的编码器？
 2) 合适的外壳尺寸 ——什么尺寸的编码器适合您的应用？
 3) 安装方法——是否安装在电机、从动轴、传送带等上？
 4) 载荷——载荷会施加到轴承上吗？
 5) 轮子——会使用测量轮吗？

2、分辨率/每次分辨率的周期 (CPR)

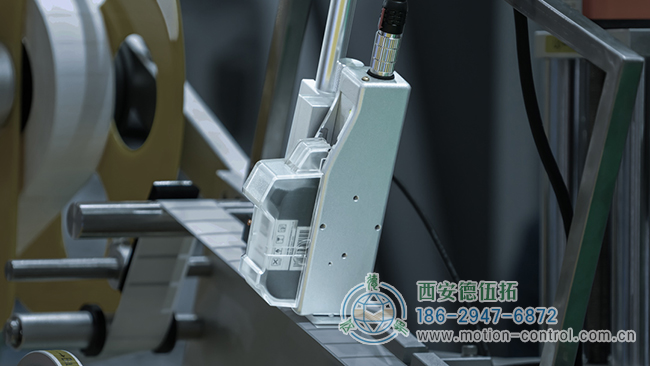

通常，工业喷墨系统用于标记在传送带或其他运输系统上运动的产品。编码器分辨率，定义为每转周期 (CPR)，通常为打印机提供要标记的产品线性行程每英寸（或毫米）脉冲数的测量值。要确定每英寸/毫米的编码器脉冲数，有必要计算编码器轴每旋转一次产品行进的准确距离。测量轮通常用于此目的。

例如，分辨率为 4000 CPR 的编码器和 200 毫米轮子在传送带表面上的每毫米线性行程产生 20 个脉冲。通常，编码器分辨率被指定为产生满足打印机要求的每英寸/毫米脉冲速率。如果编码器应用于滚轴、传动带或伺服电机，编码器旋转和直线行程之间的比率是一个更复杂的计算。CPR 规范通常由熟悉系统设计和传感/控制要求的人员提供。

3、环境

根据您的应用程序中编码器可能暴露在什么样的环境中，您可能需要从灰尘到液体的任何保护。

4、互联互通

在指定编码器时，重要的是要考虑编码器和接收设备（控制器、PLC、计数器等）之间的距离。对于超过 10 英尺的距离，请选择车身安装连接器。这些便于安装并使售后服务更简单。许多 EPC 编码器提供集成 M12 线组，所有型号均提供飞线。对于超过 30 英尺的电缆长度，请咨询 EPC 技术销售工程师。

当然，编码器接口要求也是一个重要的考虑点。有关接口要求的更多信息，以及有关为您的喷墨系统指定正确编码器的更多技术和深入信息，请参阅我们的出版物，喷墨系统的编码器规格和选择标准 (PDF)，了解更多信息，或致电我们. 当您联系 EPC 时，您与工程师和运动控制专家交谈，他们可以回答您最棘手的编码器问题。
