编码器是一种将机械波角度转换为数字信号输出的设备。它主要由一个光电探测器和一个编码盘组成。编码器的接线方式对其正常工作有很大影响。编码器通常通过连接固定电缆和连接器进行接线。因此，在布线之前，有必要首先了解编码器的输出电压电平和输出信号类型。

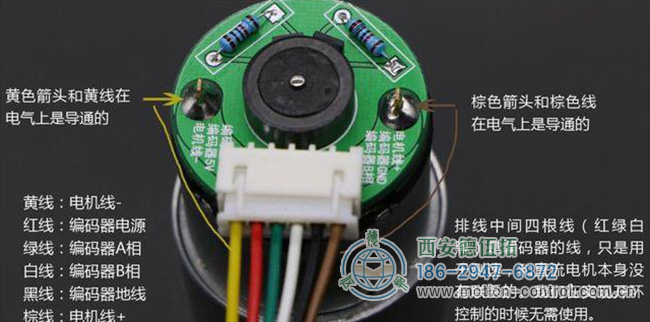

接线时，编码器输出端的电缆连接器应根据连接方式和电压等级插入控制器的相应端子。编码器的A和B信号的常见接线方法是差分输出和单输出。差分输出需要A、A#undB、B$连接到控制器的两个输入通道，而单侧输出只需要A和B信号连接到控制器输入通道。在接线过程中，还应注意编码器的当前接线。如果编码器没有自己的电源，则电源需要外部电源。通常，编码器电源线应与控制器电源线分开连接到电源模块。

为了确保编码器的正确操作，必须遵守一些细节。首先，编码器的接线必须严格按照规定的接线顺序进行，以确保每条电缆的正确连接。接线前，请仔细检查编码器和控制器的接线图，以避免接线错误导致设备损坏。其次，在布线过程中，应注意关闭所有设备的电源，以避免电气接触造成损坏。最后，接线完成后，应进行启动测试，以检查编码器的输出信号是否与控制器的输入信号匹配。如果出现问题，请及时检查接线是否正确或更换设备。通过使用正确的接线方法，编码器可以实现精确的角度检测，并为机械控制系统提供有价值的数字信号输入。
