什么是光电编码器？

光电编码器，作为一种高效且精确的位置检测装置，其核心功能在于检测透过码盘的光脉冲信号，并将其精准地转换为数字信号输出。与磁性编码器相比，光电编码器在提升精度和分辨率方面具有显著优势，因此更适用于对精度要求严苛的各类应用场合，尤其是在强磁场环境中。

光电编码器的结构组成

深入探讨光电编码器的结构，我们可以发现它由几个关键组件构成：发光元件、光敏元件以及刻有规则透光和不透光线条的码盘。当电机转轴上的码盘旋转时，发光元件发出的光会穿过码盘，形成透光与不透光的光脉冲。光敏元件则负责捕捉这些光脉冲，并将其转换为数字信号输出。

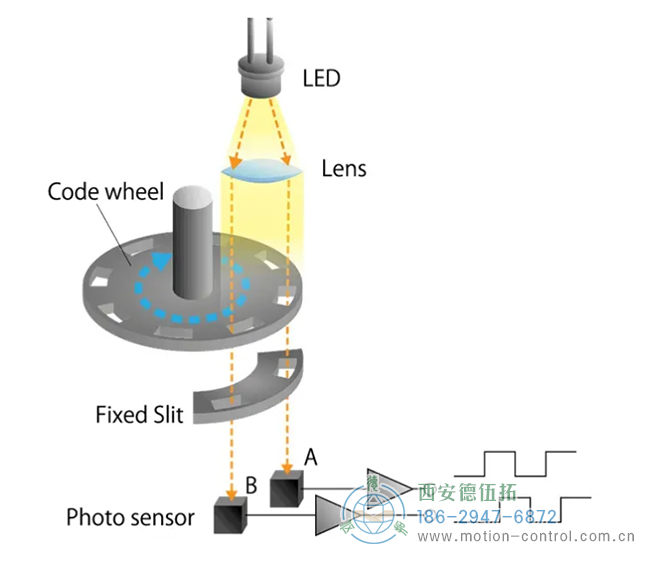

光电编码器示意图

发光元件（LED）
发光元件在光电编码器中扮演着至关重要的角色，通常采用红外LED作为光源。为了抑制光的扩散或满足特定的高性能需求，有时会选择使用有色LED或激光二极管。

透镜
而为了确保光的平行传播，会使用凸透镜对LED发出的无方向性漫射光进行聚焦。

码盘
码盘作为光电编码器的核心部件，其材质和设计对编码器的性能有着直接影响。金属码盘因其对振动、温度和湿度的强大抗性，常用于工业领域；而菲林码盘则因其低廉的成本和适用于大规模生产的特性，被广泛应用于消费产品。玻璃码盘则因其高精度和高分辨率的特性，在要求严苛的应用场合中占据一席之地。

光敏元件
光敏元件是光电编码器的另一个关键组成部分，通常由硅、锗或磷化铟镓等半导体材料制成。它们负责接收通过码盘传输的透光与遮光信号，并将其转换为电信号。

光电编码器的工作原理

从结构的角度来看，光电编码器主要可以分为两种类型。一种是“透射型”光电编码器，其工作原理在于将码盘置于发光元件和光敏元件之间，使得发光元件发出的光能够透过码盘的光栅，进而被光敏元件所检测。另一种是“反射型”光电编码器，其特点在于发光元件和光敏元件位于同一平面上，它们通过码盘的反射来获取光源信号。

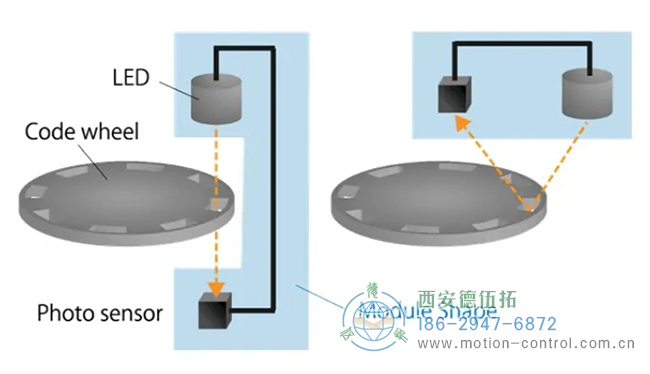

光电编码器示意图，透射式(左)和反射式(右)

透射式光电编码器
透射式光电编码器的工作原理相对直接，光敏元件主要负责检测发光元件发出的光是否能够顺利透过码盘的光栅。这种设计方式的优势在于，它能够较容易地提升信号的精度，同时光路的设计也更为简单，便于开发和应用。

反射型光电编码器
而反射型光电编码器则是通过检测发光元件发出的光是否被码盘反射来实现工作的。这种类型的光电编码器具有易于小型化的优点，同时由于其可以通过堆叠的方式进行制造，因此也能极大地简化组装工序，提高生产效率。

按输出信号分类
此外，光电编码器还可以根据输出信号的不同进行分类。其中，增量式光电编码器主要输出旋转码盘的角度变化量或移动量，适用于需要连续追踪位置变化的场合。而绝对式光电编码器则直接输出旋转码盘的绝对角度，无需进行额外的计算或转换，因此在需要快速获取准确位置信息的场合中表现尤为出色。

无论是透射式还是反射式，无论是增量式还是绝对式，光电编码器都以其独特的原理和结构，为我们提供了高精度、高可靠性的位置检测解决方案。

如何实现光电编码器的高分辨率与高精度？

光电编码器的分辨率直接取决于码盘上狭缝的数量。为了达到更高的分辨率，我们需要增加码盘上的狭缝数量。然而，与此同时，考虑到编码器的小型化需求，每个狭缝的面积又必须得到适当的控制。

因此，这对组件的组装精度提出了极高的要求。在某些方面，这种精度甚至达到了物理极限，意味着任何微小的偏差都可能影响到编码器的性能。

为了突破这一限制，我们采用了插值技术来进一步提高分辨率。具体而言，我们将A相和B相的输出信号从脉冲方波转换为正余弦的模拟量信号。随后，通过细分器，我们可以从这些模拟信号中分离出更多的方波或数字位置信息。这种方法被称为电子细分，它极大地提升了编码器的分辨率。

不仅如此，我们还需要优化光学编码器的各个组件，包括发光元件、码盘和光敏元件。通过减少模拟信号（特别是正余弦信号）的变形量，我们能够进一步提高编码器的精度。

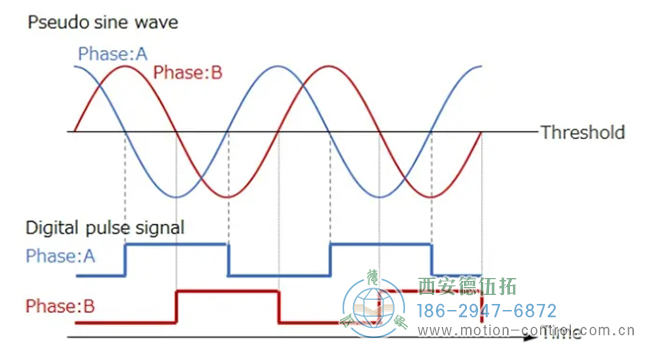

正余弦信号(上)，脉冲信号(下)

光电编码器的优点及应用

光电编码器凭借其独特的原理，通过检测光是否通过光栅码盘来工作。这种设计使得我们只需在光栅的形状上进行精细的调整，就能显著提升编码器的精度与分辨率。
由于光电编码器具备高精度和高分辨率的特点，它自然成为对精度要求极高的伺服控制系统和空心轴式电机的理想选择。在这些应用场景中，光电编码器能够准确捕捉位置信息，为系统的稳定运行提供有力保障。
此外，光电编码器还具备一项重要优势，那就是它不受周围磁场的影响。这使得光电编码器在强磁场的应用场合中能够稳定工作，为各种设备提供精确的位置检测。

小结
光电编码器是一种能够检测透过码盘的光脉冲信号，并将其转换为数字信号输出的高精度位置检测装置。与磁性编码器相比，光电编码器在提升精度和分辨率方面更具优势，尤其适用于强磁场的应用场合。而反射式光电编码器则凭借其易于小型化和简化组装过程的特性，为各种应用场景提供了更多的选择。
