不同类型编码器的接线方法因其特性而异，以下是西安德伍拓自动化技术人员为大家整理的针对不同类型旋转编码器的接线方法介绍：

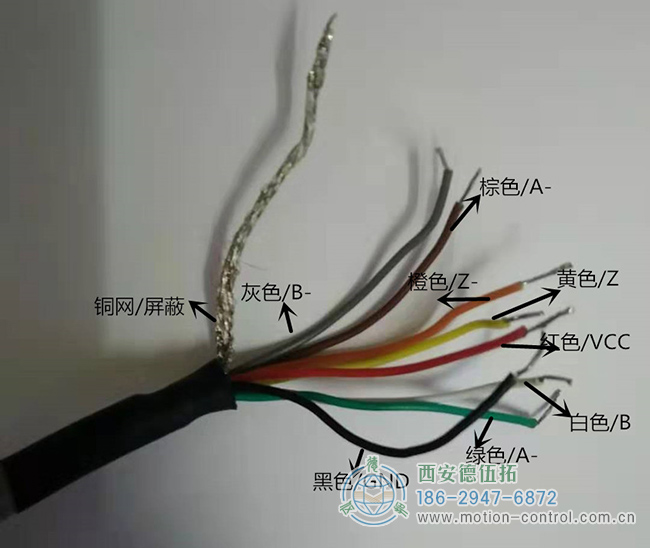

图为编码器各种颜色的线缆所代表的意义

1、绝对值型编码器：这种编码器通常具备两个输出引脚。其中一个引脚用于提供基准电压，它应当与PLC的专用输入端口连接。而另一个引脚则用于单位增益输出，它通常连接到变频器或其他控制设备的输入端。

2、增量型编码器：增量型编码器通常配备四个输出引脚。其中一个用于基准电压输出，与PLC的相应输入端口相连。另一个用于单位增益输出，其余三个引脚则用于输出测量信号。这些测量信号和单位增益输出均需正确接入变频器或其他控制设备的输入端。

3、线驱动编码器：线驱动编码器的接线方式与增量型编码器类似，也是四个输出引脚。其中基准电压输出连接到PLC的输入端，单位增益输出和测量信号输出则分别接入相应的控制设备输入端。

在接线过程中，除了考虑编码器的类型，还需特别注意所使用PLC的型号。不同PLC的高速端口设计各不相同，可能是内置模块或外接模块，这直接决定了接线方式的不同。例如，对于内置高速端口的PLC，通常A相连接到X0端口，B相连接到X1端口，而Z相（周脉冲相）则可以根据需要选择是否接入，如果需要，它可以接入PLC的任何输入端口。

此外，务必确保编码器与PLC或控制设备之间的连接线路正常，避免任何潜在的连接问题导致编码器无法正常工作。因此，在实际操作中，除了遵循上述接线方法，还应根据具体的PLC型号和控制需求进行灵活调整。
