如何紧急对编码器进行调零?

编辑:小伍    发布时间:2024-06-11 09:43:17

摘要:在通电后,您可能会注意到电机出现高速反转的情况,这通常是由于编码器与电机实际零位之间存在较大差异所导致的。整个调零过程的关键在于理解编码器轴与电机轴之间的角度关系,并通过逐步调整找到最佳的零位位置。
如何紧急对编码器进行调零

面对紧急情况下需要对旋转编码器进行零位调整时,我们可以采用一种既简单又实用的方法。虽然这涉及到电机的拆卸和设备的调试,但按照以下步骤操作,您可以快速而准确地完成零位调整。

首先,将损坏的编码器从电机轴上拆下,并安装新的编码器。接下来,将可调底座悬挂在轴上并确保其可以自由旋转。然后,将电机重新连接到电路中,并将机器速度设置为零,之后正常通电。

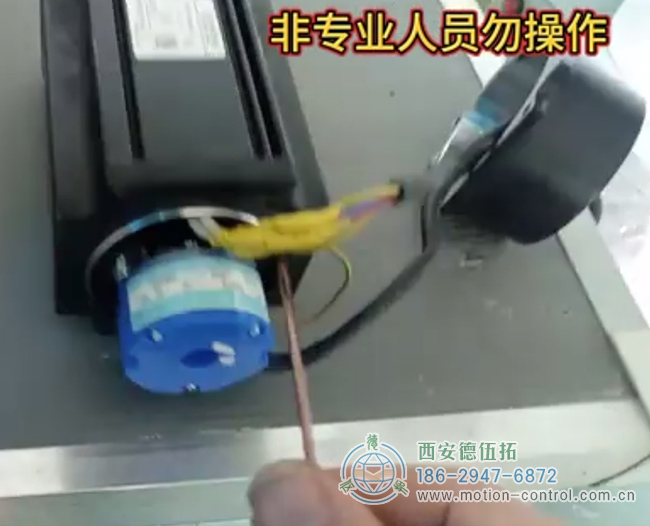

图为技术人员为大家讲解编码器调零的视频载图
图为技术人员为大家讲解编码器调零的视频载图


在通电后,您可能会注意到电机出现高速反转的情况,这通常是由于编码器与电机实际零位之间存在较大差异所导致的。为了解决这个问题,您可以轻轻旋转编码器,直至电机在零速指令下处于静止状态。此时,请小心地将编码器逆时针旋转,同时确保在电机开始高速反转之前减缓旋转速度。当您找到一个使电机保持静止的位置时,立即停止旋转并记录这个位置。

接下来,您需要继续顺时针缓慢旋转编码器,直至再次出现电机高速反转的情况。同样地,在发现高速反转之前,立即停止旋转并记录这个位置。通过这两个位置的记录,您可以确定编码器的一个较宽的可调区域,而该区域的中间位置通常是电机的最大扭矩输出点。

如果电机在运行时表现出扭矩不足或在正反方向运行时方向扭矩不均匀,这可能是由于编码器的Z信号减弱或位置偏离中部(即零位偏离)所导致的。此时,您可以根据之前记录的位置重新调整编码器的零位。

对于新安装的编码器,您可能会发现其静态区域相对较小。然而,如果设备在运行过程中表现出扭矩不足或加热显著增加的情况,那么可能是编码器的内部电路存在问题。此时,您可以通过电流表测量空载电流来进一步确认问题。

最后,为了确保编码器与电机轴之间的稳定连接,您可以使用502胶将编码器基座固定在电机侧面的对应位置上。待502胶干燥后,再在机器上涂一层硅橡胶以增强防水和防尘性能。经过这样的处理,编码器在正常情况下应该可以稳定工作一年以上。

整个调零过程的关键在于理解编码器轴与电机轴之间的角度关系,并通过逐步调整找到最佳的零位位置。

了解更多旋转编码器相关知识,敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
