磁式编码器磁铁的固定方法

编辑:小伍    发布时间:2024-11-15 10:03:35

摘要:磁式编码器磁铁的固定方式需综合考虑固定原理、具体方法和固定材料,以确保编码器的性能和稳定性。为确保测量精度,磁铁需在编码器内部保持稳定的位置和方向。
磁式编码器磁铁的固定方法

磁式编码器是一种广泛应用于工业自动化、机器人技术及航空航天等领域的传感器,它能将机械位置或角度转换为电信号。磁铁作为磁式编码器的核心部件,其固定方式直接关系到编码器的性能和稳定性。

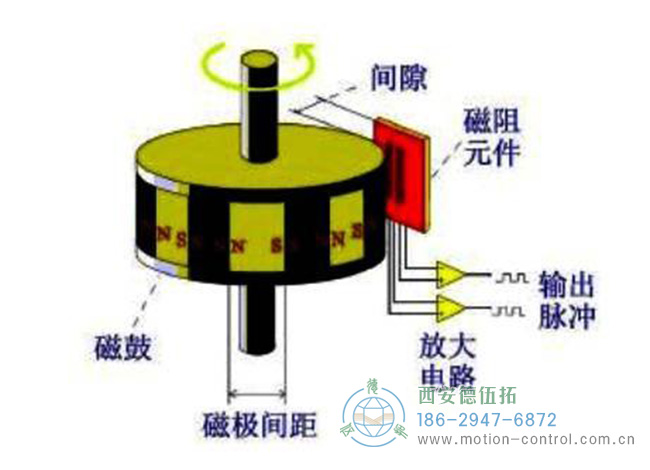

图为磁式编码器的工作原理示意图
图为磁式编码器的工作原理示意图

磁式编码器磁铁的固定原理

磁式编码器的工作原理基于磁场变化来检测机械位置或角度的变化。编码器内部包含磁铁及一个或多个磁电传感器。当磁铁相对于传感器移动时,磁场变化导致传感器输出电压变化,从而实现位置或角度的测量。因此,磁铁的固定方式至关重要,它影响着编码器的测量精度和稳定性。

为确保测量精度,磁铁需在编码器内部保持稳定的位置和方向。固定时需考虑磁场的稳定性和均匀性,防止磁铁位移或旋转,并确保磁场分布均匀,以便传感器准确检测磁场变化。

磁式编码器磁铁的具体固定方法

磁式编码器磁铁的固定方法主要包括机械固定、胶粘固定和磁力固定三大类。

机械固定
螺纹固定:通过螺纹将磁铁固定在编码器内部的螺纹孔中,结构简单且安装方便,但需确保螺纹精度和强度,防止磁铁松动。
卡槽固定:在编码器内部设计卡槽,将磁铁卡入其中,结构紧凑且占用空间小,但需保证卡槽精度和强度,防止磁铁脱落。
压板固定:使用压板将磁铁压在编码器内部的平面上,安装便捷,但需确保压板精度和强度,防止磁铁松动。
胶粘固定
环氧树脂固定:在磁铁表面涂覆环氧树脂后粘贴在编码器内部,粘接力强且耐温性好,但需保证胶粘剂质量和固化工艺。
硅胶固定:在磁铁表面涂覆硅胶后粘贴在编码器内部,粘接力适中且耐温性好,同样需保证胶粘剂质量和固化工艺。
磁力固定
永磁体固定:在编码器内部安装永磁体,利用磁力固定磁铁,结构简单且安装方便,但需保证永磁体的磁性和强度。
电磁铁固定:在编码器内部安装电磁铁,通过磁力固定磁铁,磁力大小可调节,但需保证电磁铁的磁性和强度。

磁式编码器磁铁的固定材料选择

磁式编码器磁铁的固定材料主要包括金属材料、非金属材料和胶粘剂,它们的选择对磁铁固定效果和编码器性能有着重要影响。

金属材料
不锈钢:高强度、高刚度且耐腐蚀,是磁铁固定的理想材料,常用型号有304、316等。
铝合金:密度低、强度高且导热性好,适合作为磁铁固定材料,常用型号有6061、7075等。
铜合金:导热性能和导电性能优异,适用于特定需求的磁铁固定,常用材料有黄铜、磷青铜等。
非金属材料
塑料:密度低、强度高且绝缘性能良好,适合作为磁铁固定材料,常用材料有ABS、PC、PEEK等。
陶瓷:强度高、绝缘性能好且热膨胀系数低,适用于高温或高精度要求的磁铁固定,常用材料有氧化铝、氮化硅等。

磁式编码器磁铁的固定方式需综合考虑固定原理、具体方法和固定材料,以确保编码器的性能和稳定性。
