Profinet编码器安装与调试全流程指南

Profinet编码器安装与调试全流程指南

在工业自动化系统中，Profinet编码器作为位置反馈与运动控制的核心部件，其安装与调试质量直接影响设备运行的精度与稳定性。西安德伍拓自动化传动系统有限公司将从技术规范、操作要点及专业服务支持三个维度，系统阐述Profinet编码器的实施流程。

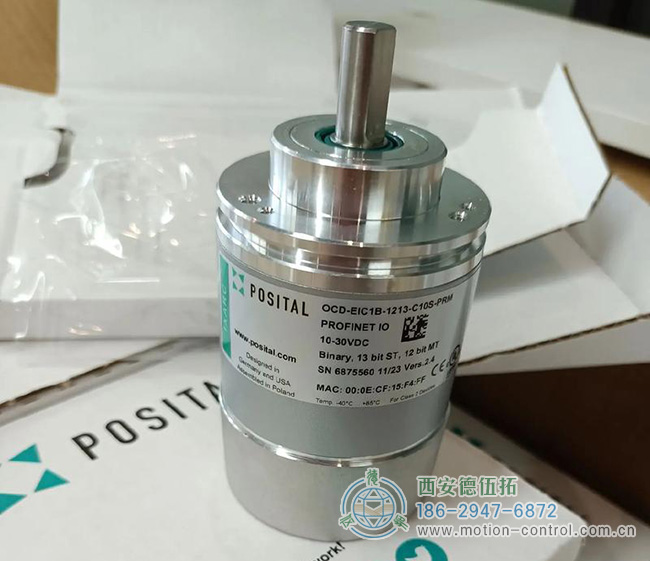

图为博思特Profinet多圈绝对式编码器照片

Profinet编码器硬件安装：构建稳定可靠的信号传输基础

1. 线缆选型与敷设规范
线缆质量：优先选用带屏蔽层的工业以太网电缆（如Cat.6A），其特性阻抗需严格匹配100Ω标准，以降低电磁干扰对信号传输的影响。
连接端口匹配：确认编码器Profinet接口类型（如RJ45或M12 D-coded），与控制器端口规格保持一致，避免因物理层不兼容导致的通信故障。
布线工艺：
动力线与信号线需保持≥20cm间距，或采用金属隔板进行物理隔离
避免线缆在90°直角弯折，最小弯曲半径应≥5倍线缆外径
终端电阻配置：当网络拓扑为线性结构且终端设备数≥2时，需在两端启用120Ω终端电阻
2. 机械固定与电气连接
机械安装：编码器轴与驱动轴需通过弹性联轴器连接，同轴度误差控制在≤0.05mm范围内，防止机械振动引发的信号失真。
接地处理：采用单点接地方式，接地电阻≤4Ω，避免形成地环路干扰。
紧固力矩：M12连接器紧固力矩需达到1.2-1.5N·m，定期（每季度）使用扭力扳手进行复检。

Profinet编码器参数配置：实现设备性能精准调校

1. 核心参数设置
分辨率设定：根据应用场景选择合适分辨率（如伺服电机常用1024/2048/4096 PPR），需与控制器脉冲当量计算匹配。
通信参数：
IP地址配置：采用静态IP（如192.168.1.100），子网掩码255.255.255.0
设备名称命名：遵循"编码器类型_应用场景_序列号"规则（如"ENC-PROFINET-MILL-001"）
电气参数：
输入电压范围：确认编码器供电与PLC电源模块匹配（通常为DC24V±10%）
过流保护：设置电流阈值为额定电流的120%，防止短路损坏
2. 校准流程与工具
零点校准：
使用激光对中仪将编码器零位与机械零位对齐
通过TIA Portal等工程软件写入零点偏移量
精度验证：
采用激光干涉仪进行全量程误差测试，要求线性误差≤±0.01°
执行正反转循环测试，验证反向间隙≤0.005mm
动态校准：在额定转速下采集1000个采样点，计算速度波动率≤0.5%

Profinet编码器专业服务支持：保障系统稳定运行

1. 西安德伍拓自动化传动系统有限公司服务方案
技术团队：
10年以上编码器应用经验的工程师团队
持有Profinet认证工程师（CPN）资质
服务内容：
安装前：现场勘查、电气原理图审核
调试中：实时监测Profinet网络健康度（包丢失率、抖动时间）
交付后：提供12个月质保期，7×24小时应急响应
2. 典型应用案例
某汽车生产线：
问题：编码器信号中断导致机器人定位误差
解决方案：
更换抗干扰能力更强的M12 X-coded连接器
优化PLC程序中的通信超时参数（由500ms调整为300ms）
效果：定位精度提升至±0.02mm，生产节拍提高15%

Profinet编码器维护与优化：构建长效运行机制

定期巡检：
每月检查线缆屏蔽层完整性，使用网络测试仪检测信号衰减
每季度进行编码器热成像检测，确认工作温度≤85℃
软件升级：
及时更新编码器固件至最新版本（如V3.2.1版本修复了特定频率下的计数错误）
优化PLC程序中的滤波算法，降低噪声干扰

Profinet编码器的安装调试是系统工程，需从硬件安装、参数配置到专业服务形成闭环管理。西安德伍拓自动化传动系统有限公司凭借丰富的行业经验与技术实力，为客户提供从设备选型、安装调试到售后维护的全生命周期服务。通过标准化流程与定制化方案相结合，确保编码器在数控机床、机器人、包装机械等场景中实现微米级精度控制，助力企业提升生产效率与产品质量。
